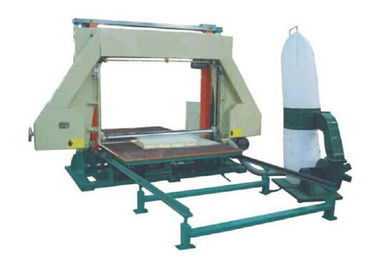

Automatyczna krajalnica DTPQ-1650 D&T do poziomej maszyny do cięcia pianki eva

Ta maszyna wykorzystuje najnowszą zagraniczną technologię konwersji częstotliwości i regulacji prędkości i nadaje się głównie do poziomego, posuwisto-zwrotnego krojenia pianki.Pochodzi z w pełni automatycznym cyfrowym
System sterowania zapewnia łatwą obsługę i precyzyjne cięcie.

struktura maszyny

& Ta maszyna składa się z podstawy, uchwytu narzędziowego, stołu warsztatowego i elektrycznej skrzynki operacyjnej.

& Podstawa maszyny składa się z fundamentu, kolumny, tulei przesuwnej, śruby i jej nakrętki, belki, śrubokręta do podnoszenia itp.

& Uchwyt narzędziowy do taśmy składa się z uchwytu narzędziowego, kółka przecinaka taśmowego i jego urządzenia napędowego, przecinaka taśmowego, skrzynki tnącej, mechanizmu regulacji nachylenia, osłony ochronnej itp.

& Stół roboczy składa się z platformy, kół prowadzących, szyn prowadzących, wsporników, urządzeń napędowych platformy, zderzaków itp.

zasada działania

1. Po umieszczeniu pianki na platformie silnik napędowy na podstawie wraz z paskiem klinowym i reduktorem ślimakowym napędzają przekładnię i zębatkę za platformą, aby się obracać, dzięki czemu platforma przesuwa się do prowadnicy szyny i przechodzi przez bęben w sposób posuwisto-zwrotny.Oba końce szyny prowadzącej są wyposażone w regulowane przełączniki ruchu, dzięki czemu platforma może poruszać się w kierunku równoległym w zadanym zakresie przestrzeni, aby zapewnić równoległe podawanie i cięcie.Pomiędzy platformą a szyną prowadzącą zainstalowany jest zderzak, który redukuje wibracje generowane podczas ruchu platformy.

2. Kółko przecinaka pasa jest zainstalowane na uchwycie przecinaka pasa.Silnik napędowy współpracuje z kołem pasowym paska klinowego w celu zmniejszenia prędkości i napędza obracanie kółka przecinaka pasów, dzięki czemu przecinak taśm obraca się wokół kółka przecinaka pasów.Uchwyt noża taśmowego jest wyposażony w tarcze szlifierskie noża taśmowego, aby ostrze było ostre.Podnoszeniem i opuszczaniem podpórki pasa steruje inny silnik napędowy.Po zmniejszeniu prędkości silnika napędowego przez reduktor biegów, silnik napędowy napędza śrubę pociągową razem z kołami zębatymi stożkowymi na obu końcach, napędzając w ten sposób nakrętkę śruby pociągowej i tuleję ślizgową połączoną z nakrętką śruby pociągowej, aby zrealizować ruch podnoszenia.Z uchwytem na nóż.

3. Maszyna jest sterowana przez panel operacyjny.Panel skrzynki operacyjnej jest wyposażony w wyłącznik zasilania, różne przyciski sterujące, kontrolki pracy, a także miernik grubości, przyciski do przodu, do tyłu, opóźnienia, wskaźniki wyjściowe itp.

4. Maszyna wyposażona jest również w mechanizm regulacji nachylenia noża.Podczas cięcia pianki nożem można dobrać kąt nachylenia (kąt pomiędzy płaszczyzną noża a płaszczyzną poziomą) w zależności od grubości i gęstości pianki.Wspólne wartości dla nachylenia wahają się od -2° do +3°, jak następuje:
